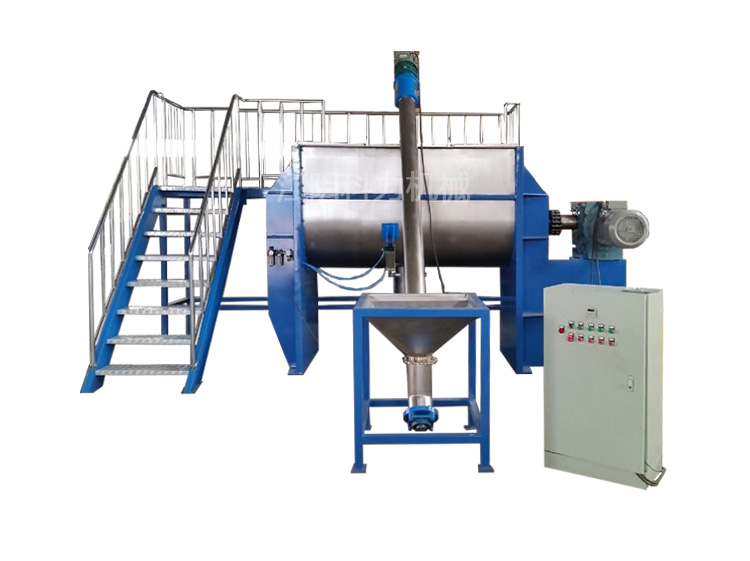

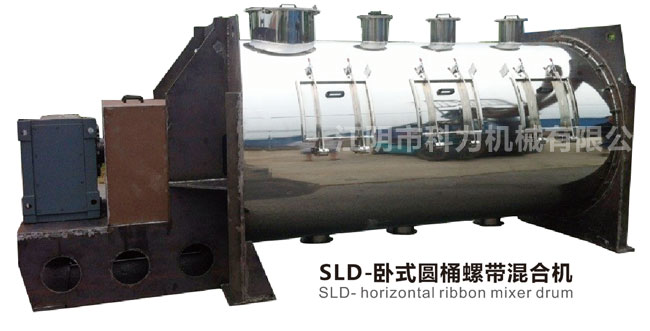

SLD-卧式螺带混合机

工作原理

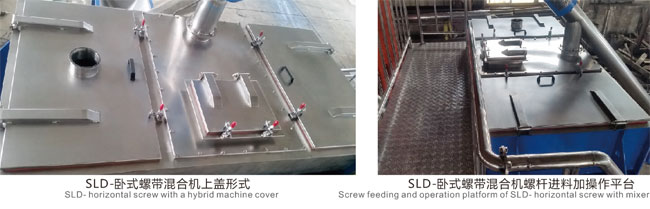

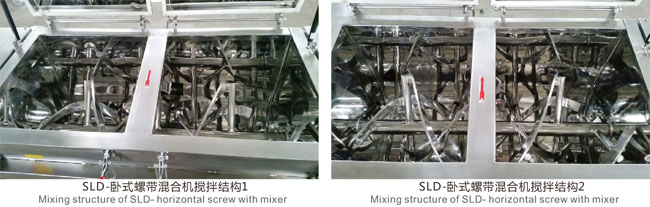

SLD系列卧式螺带混合机由U形筒体、螺带搅拌叶片和传动部件组成;螺带状叶片一般做成双层,工作时外层螺带将物料从两侧向中央汇集,内层螺带将物料从中央向两侧输送,形成了二个循环物流。搅拌部件还可以制作成桨叶式或增加飞刀,适应不同的物料。 混合机筒体底部中央开设出料口,外层螺旋带的蜗旋结构配 合主轴旋转方向驱赶筒壁内侧物料至中央出料口出料,确保筒体内物料出料无死角。筒盖可做成拱形或全开式,拱形可以承压,全开式方便清洗设备内部。本机的优点是适用范围广、混合均匀度高、混合时间短、装载系数大。

适用领域
SLD系列卧式螺带混合机适用于粉料与粉料、颗粒与粉料、粉料与少量液体的混合,广泛应用于化工、医药、食品、饲料、塑料及建材等行业,可以按GMP标准制作。该机对混合物适应性广,对粘性物料能混合均匀,对颗粒物料能尽量保持颗粒的完整,对配比差异达到1:1000~10000的物料能较好的混合。本机还可以根据用户的要求制作加热、冷却、正压、真空等各种特殊形式。

型号 最大工作 转速 电机功率 外形尺寸 重量 出料口 进料口
  容积 (RPM) (KW) (mm) (Kg)
SLD-0.1 60L 76 2.2 1080(L)×758(W)×615(H) 330
SLD-0.3 180L 66 4 1550(L)×812(W)×1015(H) 780
SLD-0.5 300L 66 5.5 1975(L)×1059(W)×1120(H) 955
SLD-1 600L 41 11 2340(L)×1380(W)×1455(H) 1400
SLD-2 1200L 33 18.5 2480(L)×1651(W)×1805(H) 2500
SLD-3 1800L 33 22 2945(L)×1896(W)×1980(H) 3300 可非标定制 进料口可非标定制
SLD-4 2400L 29 22 3038(L)×1946(W)×2205(H) 3600   无特殊要求按厂标
SLD-5 3000L 29 30 3932(L)×2010(W)×2035(H) 4620
SLD-6 3600L 26 37 3938(L)×1882(W)×2246(H) 5300
SLD-8 4800L 26 45 3986(L)×2160(W)×2516(H) 6800
SLD-10 6000L 19 55 4500(L)×2270(W)×2667(H) 8900
SLD-12 7200L 19 55 4500(L)×2466(W)×2785(H) 9520
SLD-15 9000L 17 75 5363(L)×2470(W)×3020(H) 9950
SLD-20 12000L 17 75 5670(L)×2650(W)×3497(H) 11140
