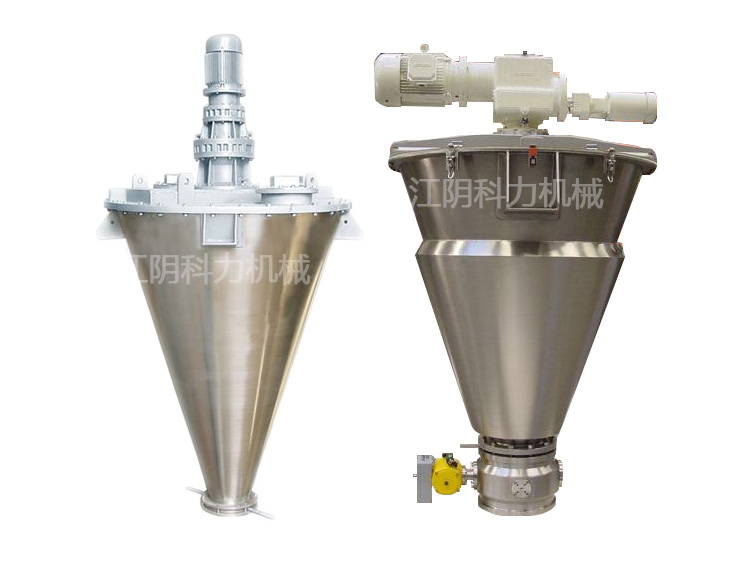

SHJ-双螺旋锥形混合机

概 述
SHJ系列双螺杆锥形混合机是一种新型高效、高精度的混合设备。该机采用一套电机及摆线针轮减速机组成公转和自转,利用长短搅拌螺杆的回转运动和两螺杆自转运动相结合的原理,使比重配比悬殊的物料达到理想的混合度,混合时间短,效果好。广泛适用于制药、食品、化工、农药、饲料、石油、冶金矿山、建材工业、涂料等行业的各种粉体的混合。
主要特点
1、结构先进,操作方便,运行安全可靠,螺旋轴无底部轴承,消除了因底部轴承的漏粉而引起的故障
2、混合速度快,混合质量均匀。本机双螺旋为非对称排列,一大一小扩大搅拌范围,因而对比重悬殊,混合配比特殊的物料混合更为适合。混合时间短,混合均匀度高,出料干净
3、节能效果显著,本机与滚筒式混合机相比,能耗仅其十分之一左右
4、混合过程温和,物料不会产生压馈、磨损、过热现象
5、混合后的制剂稳定,不发生分层及离析现象
6、此混合机密封无尘,操作简单,维修方便,使用寿命长,此外还可根据用户要求,将锥体制成压力容器进行加压或真空操作
7、材料分碳钢和不锈钢两种,可根据用户需要选择
工作原理
1、由于双螺旋的公转而使粉体沿着锥体壁作圆周运动
2、由于螺旋叶片的自转,使粉体向锥体中央排放作径向运动
3、粉体自锥体向上升流及螺旋外圆周表面上排出,即螺旋轴方向混合
4、由于螺旋在混合机内公转、自转的组合,造成了粉体的四种流动形式,也就是对流、剪切、扩散、渗合的复合运动。因此粉体物料在混合机内能迅速达到均匀的混合。

最大工作容积
转速(自转/公转)

电机功率

外形尺寸 重量 出料口 进料口
    (RPM) (KW) (mm) (Kg) (mm)
SHJ-100 60L 143/2 1.5 708(D)×1498(H) 210 Φ150 进料口可非标定制
SHJ-150 90L 143/2 1.5 782(D)×1620(H) 250 Φ150 无特殊要求按厂标
SHJ-200 120L 108/2 2.2 888(D)×1875(H) 500 Φ200
SHJ-300 180L 108/2 3 990(D)×2040(H) 550 Φ200
SHJ-500 300L 108/2 3 1156(D)×2314(H) 600 Φ220
SHJ-800 480L 57/2 4 1492(D)×2576(H) 900 Φ280
SHJ-1000 600L 57/2 4 1600(D)×2736(H) 1200 Φ300
SHJ-1500 900L 57/2 5.5 1780(D)×3123(H) 1350 Φ300
SHJ-2000 1200L 57/2 5.5 1948(D)×3400(H) 1500 Φ300
SHJ-2500 1500L 57/2 7.5 2062(D)×3425(H) 1800 Φ320
SHJ-3000 1800L 57/2 7.5 2175(D)×3605(H) 2100 Φ320 进料口可非标定制
SHJ-4000 2400L 57/2 11 2435(D)×4416(H) 2500 Φ400 无特殊要求按厂标
SHJ-5000 3000L 57/2 15 2578(D)×4660(H) 3000 Φ400
SHJ-6000 3600L 57/2 15 2715(D)×4876(H) 3500 Φ400
SHJ-8000 4800L 57/2 18.5 2798(D)×5200(H) 3800 Φ400
SHJ-10000 6000L 57/2 22 3000(D)×5647(H) 4300 Φ450
SHJ-12000 7200L 57/2 22 3195(D)×5987(H) 4500 Φ450
SHJ-15000 9000L 57/2 30 3434(D)×6637(H) 5000 Φ450
SHJ-20000 12000L 57/2 37 3760(D)×7144(H) 5500 Φ450
