WFJ-超微粉碎机

概 况:

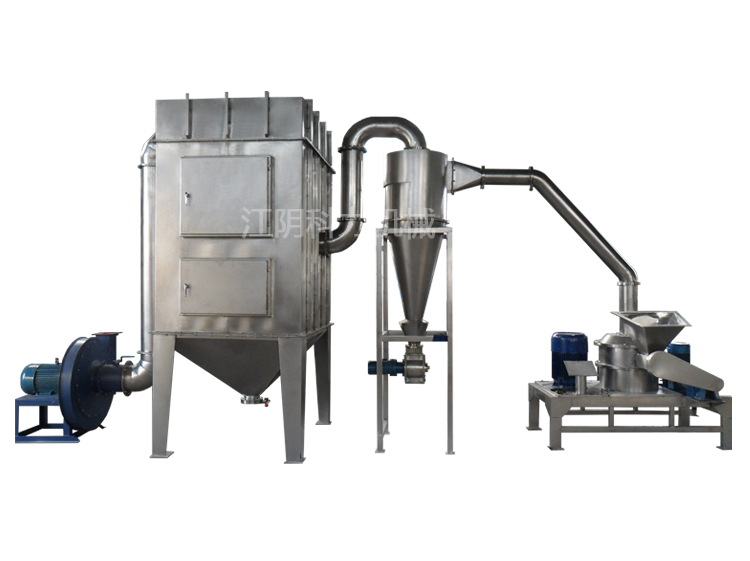

WFJ超微粉碎机组是在消化吸收日本细川公司的技术、结合我国实际情况研制成功的一种先进粉碎机械。该机组具有技术性能稳定、噪音低、耗电省、生产效率高等优点,与国内机型相比,其制品细度可任意调,粉碎温升慢等特点,因而特别适用于食糖、塑料粉末和中药等热敏性物料的粉碎。机组由粉碎主机、微粉收集装置、输粉管道以及电控柜等组成。主机内装有风力分级装置,使得制品粒度任意可调,并可防止过度粉碎。粉碎后的粉体由负压输送到旋风和布袋除尘器收集,经排料阀排出。
主机主要结构及工作原理:
1、 粉碎主机的主要结构与工作原理:
主机由机架、无极调速减速器、自动给料器以及粉碎室等组成。粉碎室内装有分级装置、衬圈、粉碎刀等主要工作部件,分级轴空套入粉碎主轴内,轴承密封为迷宫式。
2、 工作原理:
物料由自动给料器推入粉碎室,因负压的作用,进入粉碎室内的物料受到粉碎刀高速冲击和剪切,同时也受到涡流产生的高频振动等作用而粉碎,经粉碎的粉体因负压作用,进入分级轮,由于分级轮的旋转,粉体A同时受到空气动刀E的离心力F的作用,粉体大于分级粒径,被甩至锥套,返回粉碎室,继续粉碎,合格的物料受气动力作用送入集料管至辅机排除。
主要性能及技术参数:
型号 WFJ-350型 WFJ-450型 WFJ-500型 WFJ-750型
生产能力(kg/h) 20-200 40-500 60-800 120-1800
进料粒度(mm) <15 <15 <15 <15
出料粒度 60-2500目 60-2500目 60-2500目 60-2500目
主机功率(kw) 7.5 15 22 45
分级功率(kw) 1.1 2.2 7.5 11
风机功率(kw) 5.5 7.5 18.5 37
进料功率(kw) 0.37 0.75 0.75 1.1
出料阀功率(kw) 0.75 0.75 0.75 1.1
刀盘转速(rpm) -6500 -5600 -4400 -3100
分级叶轮转速(rpm) 4000 4000 3500 3000
设备外形尺寸(m) 5×1.4×2.8 5.4×1.5×2.9 6.6×2×3.6 9.8×2.7×4.9
设备重量(kg) 1600 1800 2300 3100
